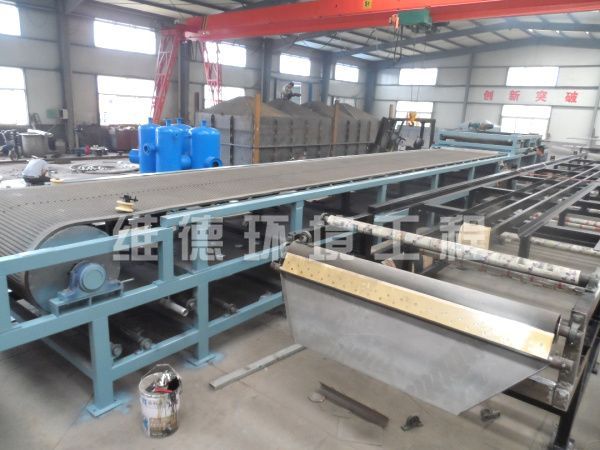

真空橡胶带式过滤机

5、操作灵活、维修费用低：在生产过程中，滤饼厚度、洗涤水量、真空度和循环时间等都随意调整，以取得理想过滤效果。由于滤布能在苛刻条件下工作，且使用寿命长，因而维修费用、生产成本大大降低。

    二、结构特点：

      本机分左右手机（站在滤饼出料端面向机体，传动在左侧为左手机，反之为右手机），主要有机架、放料装置、主传动辊、被动辊、洗涤装置、涨紧装置、调偏装置、自动排液罐、橡胶带、滤布等组成，机架上设有网带限位辊及校正装置，用以保证网带在允许的范围内运动和偏离的调整。滤布同时设有调偏校正装置和涨紧装置。该机结构先进，采用高强度橡胶带及滤布带，在机上既作环状过滤带又作输送带，工作时物料有进料装置均布到移动的滤带上，在真空的作用下形成滤饼，依次经过过滤、洗涤、脱水、卸饼和滤带洗涤完成循环。其结构特点是真空箱与滤带间构成运动密封，滤带在真空盒上移动，与移动式相比，它克服了移动带式每动作一次，都要卸掉真空，消耗能源的不足，实现了连续过滤，生产过程的过滤、洗涤、脱水、卸饼、滤布清洗等随着滤布的运动可依次完成，从而过滤效率得到提高。

型号	滤带宽度mm	过滤面积m2	滤带速度n/min	主动力KW	真空耗量m/min	滤机再生水耗水量L/min	真空度MPa
WDDU1	400	1	0.5-5	0.75	2	20-40	0.053
WDDU5	1300	5		4.0	10	60-80
WDDU7		7			14
WDDU9		9		5.5	18
WDDU11		11			22
WDDU13		13			26
WDDU15		15		7.5	30
WDDU17		17			34
WDDU20	2000	20		11	40
WDDU4		24			50	100-120
WDDU30	2100	30		15	60

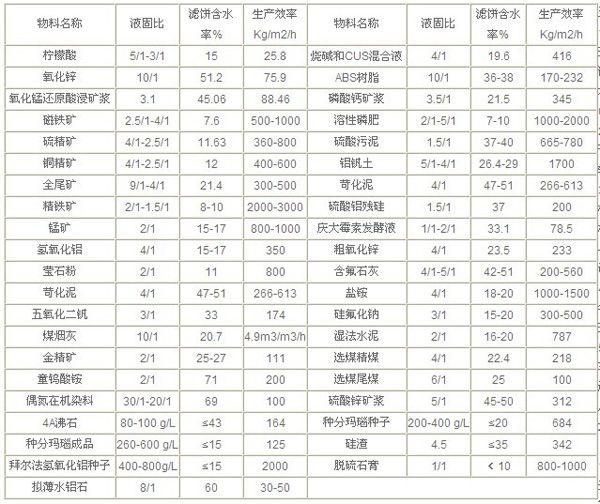

    四、应用实例表：
