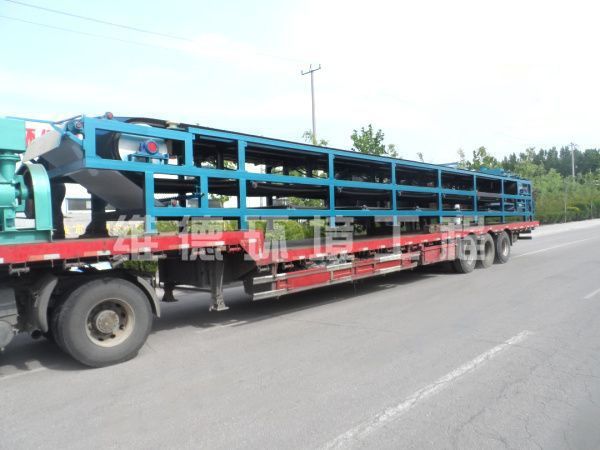

橡胶带式真空过滤机

   橡胶带式真空过滤机以滤布为过滤介质，采用整体的环形橡胶带作为真空室。环形橡胶带由传动装置传动连续运行，滤布铺敷在胶带上与之同步运行，腔带与真空滑台接触（真空室与橡胶带间装有环形摩擦带并通入水形成水密封），料浆由布料器均匀地分布在滤布上。当真空室接通真空系统时，在橡胶带上形成真空抽滤区，滤液穿过滤布经橡胶带上的横沟槽汇总并由中心孔进八真空室，固体颗料被截留在滤布上形成滤饼，随着橡胶带的移动，已形成的滤饼受压力差影响逐步被脱干，滤布与胶带分开，在卸料辊处将滤饼卸出，进入真空室的液体经气水分离器排出。卸除滤饼后滤布经清洗后获得再生，再经过一组支撑辊和纠偏装置重新进入过滤区，开始进入新一过滤周期。橡胶带式真空过滤机实现了真正意义上的连续运行、连续过滤，物料从进料、脱水、卸渣到滤布清洗，可以不间断的连续进行。

设备技术特点：

（1）环型橡胶排液带，采用先进一次硫化成型既带体与沟槽一次压模成型的制造工艺，抗拉强度大， 使用寿命长。

（2）真空盒和胶带间设有环型磨擦带，并以水进行密封和润滑，可维持较高的真空度，并有利于减少橡 胶带的磨擦。

（3）真空排液采用自由落差式（高位排液）、自动排液式（零位排液），以满足各种工况条件的要求。

（4）整体结构采用了模块化设计，可灵活组装，具便于运输和安装。

（5）控制系统应用了DCS技术、可实现现场和远程自动控制。





工艺流程图：

A、加料装置 B、淋洗装置 C、纠偏装置 D、清洗装置 E、气液分离器 F、返水泵 G、真空泵 H、橡胶带 I、滤布 J、真空盒 K、磨擦带



胶带挡板 /胶带裙边 ：



外型尺寸图：



 技术参数：

型号	滤带宽度mm	过滤面积m2	滤带速度n/min	主动力KW	真空耗量m/min	滤机再生水耗水量L/min	真空度MPa
DU1	400	1	0.5-5	0.75	2	20-40	0.053
DU5	1300	5		4.0	10	60-80
DU7		7			14
DU9		9		5.5	18
DU11		11			22
DU13		13			26
DU15		15		7.5	30
DU17		17			34
DU20	2000	20		11	40
DU4		24			50	100-120
DU30	2100	30		15	60
