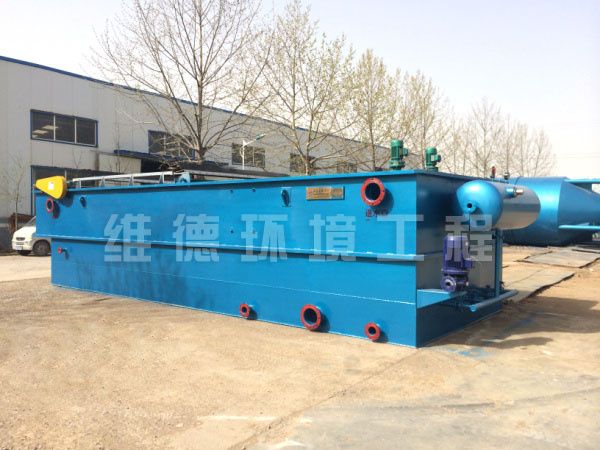

造纸污水处理设备

六、一体化污水处理装置规格及型号

型号	a（mm）	b（mm）	c（mm）	h（m）	H1（m）	I（m）	I1（m）	w（m）	w1（m）
SHD-1B		600	450	300	2.5	5.0	1.5	1.5	1
SHD-2B		600	450	300	2.5	7.0	2	2	1
SHD-3B		600	450	300	3.0	10.0	2	3	3
SHD-4B		600	450	300	3.0	14.0	3	4	3

    七、一体化生活污水处理装置的基础安装、使用、维护
■1、基础：ZWF系列设备如放置在地坪以上，只需准备一块与设备外形相同的混凝土地坪作为基础。基础承压必须大于4T/m2，也同时要求水平、平整。   如设备埋于地坪以下，基础标高必须小于或等于设备标高并保证下雨不积水，基础一般是素混凝土（是否配筋视当地地质情况而定）。
■2、安装：根据安装图就位，各箱体依次就位，箱体的位置、方向不能放错，互相间距必须准确，并连接好管道。   在设备内注入清水，检查各管道有无渗漏，若无则箱体四周覆土，直至设备检查孔，并平整地面。把电控箱控制线与水泵接通，电控箱与电源接通，接线时注意风机、电机的转向，必须与风机所指方向相同。

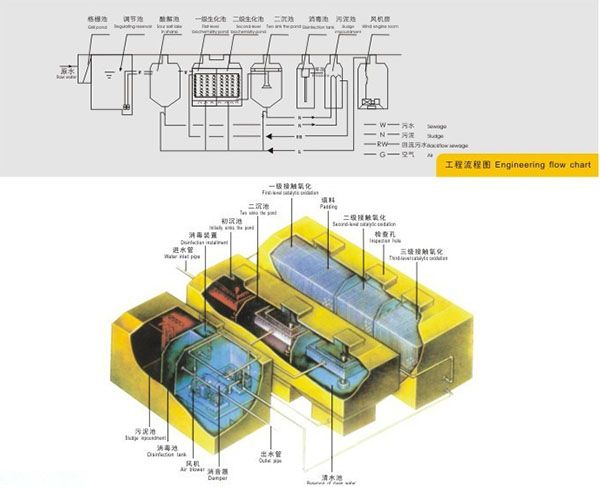

八、一体化生活污水处理装置的构造
■设备所有管道采用PVC管或不锈钢管，管道间连接用PVC粘结剂粘结或不锈钢焊接。
■填料采用悬浮型生物填料作生物载体，生物量大、易挂膜、不结球、不堵塞。

型号		SHD-1	SHD-3	SHD-5	SHD-7.5	SHD-10	SHD-15	SHD-20	SHD-30	SHD-40	SHD-50
处理量m³/h		1	3	5	7.5	10	15	20	30	40	50
设备件数		1	1	1	1	2	2	2	2	4	4
污泥吸附及初沉池		1.8	5.5	9	14	18	27	36	50	82	100
接触氧化油m³		5.0	14.5	24	35	44	63	83	130	170	200
二沉池表面负荷m³/m³h		1.2	1.3	1.3	1.3	1.2	1.2	1.2	1.5	1.5	1.6
消毒池m³		0.6	1.8	2.8	4	5.5	8	10	15	20	25
风机	型号	HC-2515	HC-3015	HC-5DC	HC-5015	HC-6015	HC-8DS	HC-10DS	HC1-10DS	HC—10DS	HC-100S
	功率	0.4	0.75	1.5	2.2	2.2	3.7	5.5	5.5	5.5X2	5.5X2
	台数	2	2	2	22	2	2	2	2	3	3
水泵	型号	As10-2CB					AS16-2CB			AS3D-2CB
	功率	1.0					1.6			2.9
件数		5	6	7	10	8	10	10.5	10.5	10.5	12
设备总量		5.5	6.5	8	11	17	20	21	29	38	42
占地面积		5	14	20	30	50	65	75	115	155	185
